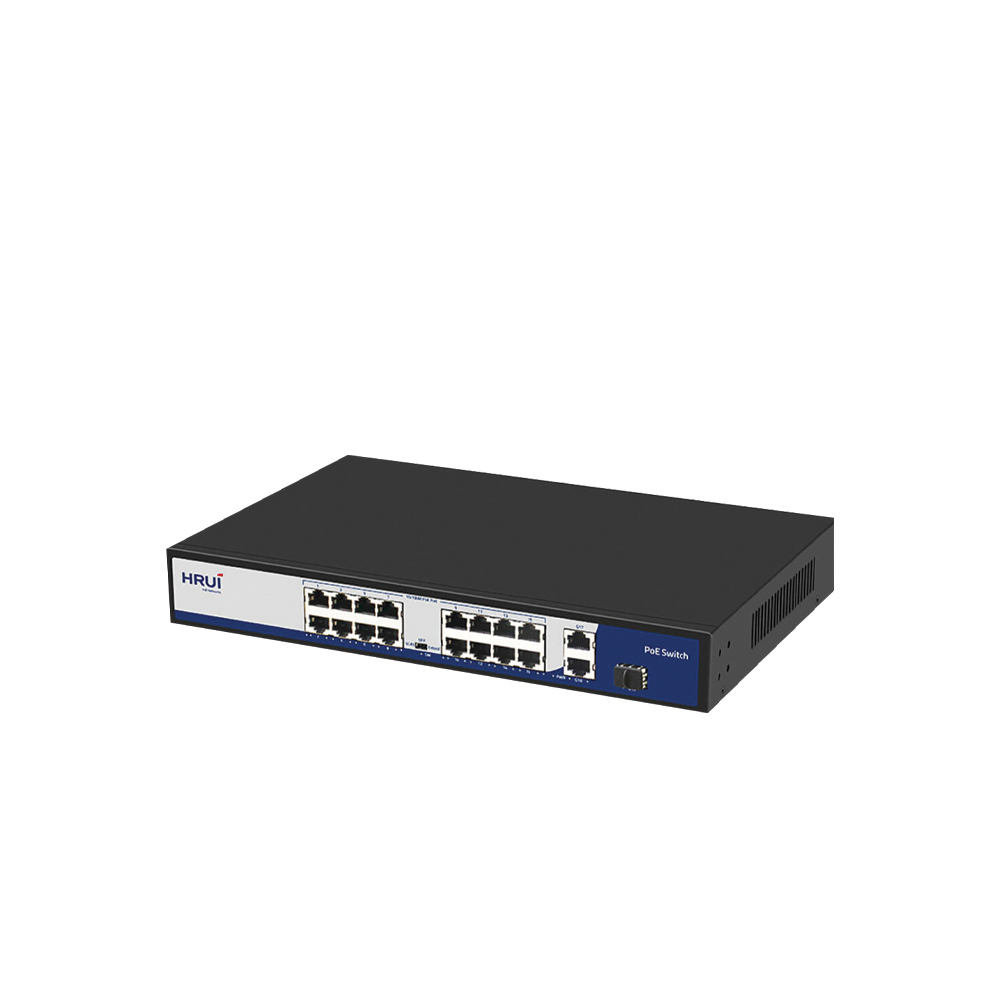

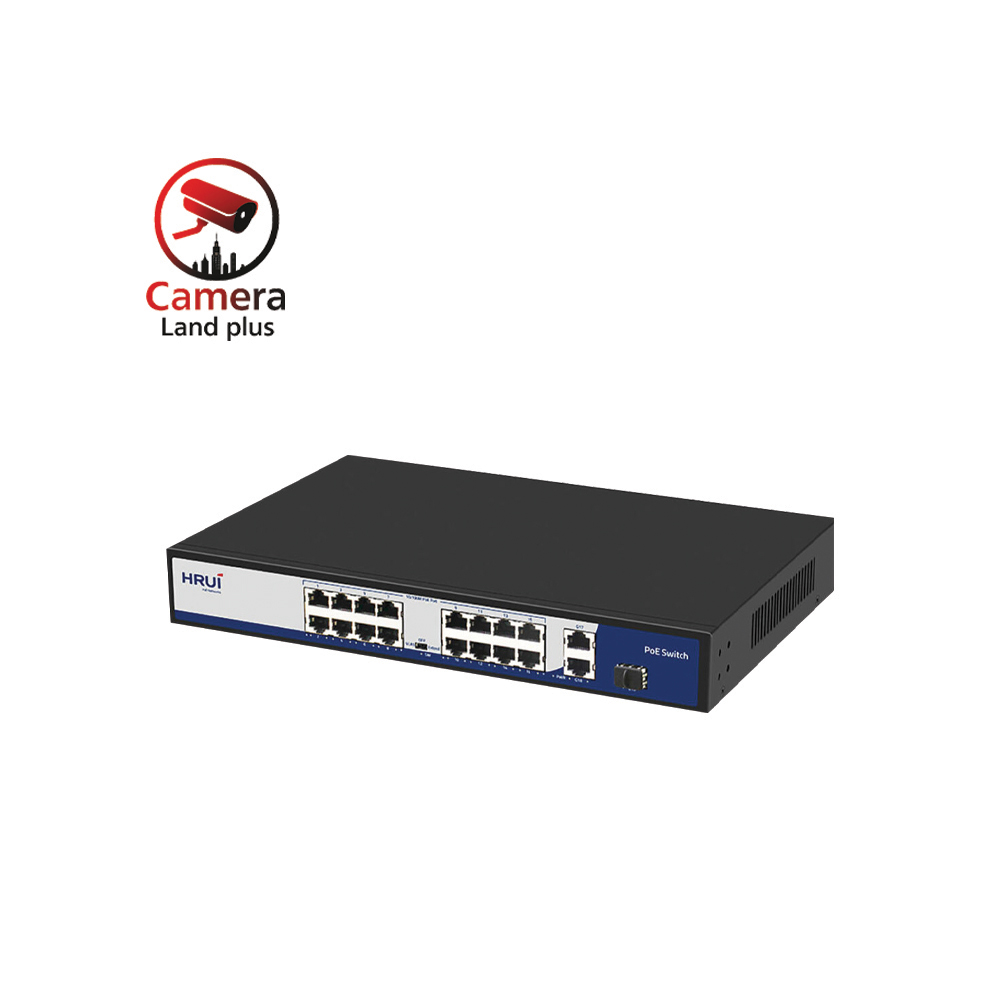

سوئیچ 16 پورت گیگ HR901-AF-1621GS-300

سوئیچ 16 پورت گیگ HR901-AF-1621GS-300 از محصولات کمپانی HRUI میباشد که از کیفیت و کارایی مناسبی برخوردار است.

•  سوئیچ 16 پورت PoE 10/100  و 2 پورت Uplink گیگ و 1 پورت SFP Uplink گیگ

• سوئیچ PoE

• توان کلی 300 وات

• 30ماه وارانتی بی قید و شرط

مشخصات سوئیچ 16 پورت گیگ HR901-AF-1621GS-300

ورودی/خروجی

• رابط

قدرت ورودی:

• AC 100-240V، 50/60Hz

اترنت :

• 16 پورت POE  100/10
• 2 پورت اپ لینک 1000/100/10
• 1 پورت SFP 1000M آپ‌لینک

عملکرد:

ظرفیت سوییچینگ : 9.2 گیگابیت بر ثانیه

توان عملیاتی: 6.844 مگابیت بر ثانیه

بافر بسته: 1.5 مگابیت

آدرس مک: 2 هزار

قاب جامبو: 9216 بایت

حالت انتقال: ذخیره و ارسال

میانگین مدت زمان بین دو شکست: 100000 ساعت

استاندارد

پروتکل شبکه:

•  (IEEE802.3 )اترنت
  IEEE802.3u )) اترنت سریع
• ( IEEE802.3ab )اترنت گیگابیت
• IEEE802.3x )) کنترل جریان
• IEEE 802.3z) ) استاندارد فیبر اترنت گیگابیت

کنترل پو :

• IEEE802.3af (15.4) وات
• IEEE802.3at (30) وات

استاندارد صنعت:

• اورژانس: EN61000-4-2 (ESD)، EN61000-4-4 (EFT)
• شوک: IEC 60068-2-27
• سقوط آزاد: IEC 60068-2-32

ارتعاش :

•  IEC 60068-2-6

رسانه شبکه:

• 10Base-T : کلاس Cat 3، 4، 5 یا بالاتر UTP/STP (≤ 100m)
• :100Base-TX  کلاس Cat 5 یا بالاتر UTP/STP (≤ 100m)
•  :1000Base-TX کلاس Cat 5 یا بالاتر UTP/STP (≤ 100m)

حفاظت سوئیچ 16 پورت گیگ HR901-AF-1621GS-300

گواهینامه‌های امنیتی: CE ، FCC ، RoHS

محیط زیست

محیط کار:

دمای کار: -10 ~ 50 درجه سانتیگراد

دمای نگهداری: -40 ~ 85 درجه سانتیگراد

رطوبت کاری: 10%~90%، غیر متراکم

دمای نگهداری: 5%~95%، غیر متراکم

ارتفاع کاری: حداکثر ۱۰۰۰۰ فوت

ارتفاع انبار: حداکثر ۱۰۰۰۰ فوت

مشخصات فیزیکی سوئیچ 16 پورت گیگ HR901-AF-1621GS-300

اندازه ساختار:

ابعاد محصول (طول * عرض * ارتفاع):  319 * 207 * 45 میلی‌متر

ابعاد بسته‌بندی: 370 * 270 * 85 میلی‌متر

وزن خالص محصول: ۱.۸۷ کیلوگرم

وزن ناخالص محصول: ۲.۳ کیلوگرم

اطلاعات بسته بندی:

ابعاد کارتن: 440 * 285 * 390 میلی متر

تعداد بسته بندی: 5 عدد

وزن بسته‌بندی: 12.5  کیلوگرم

ولتاژ برق:

ولتاژ ورودی AC 100-240 V  :

منبع تغذیه: 52 ولت 3.8 آمپر / 52 ولت 5.76 آمپر

لیست بسته‌ ها:

سوئیچ ۱ عدد، سیم برق ۱ عدد، دفترچه راهنما ۱ عدد، گواهینامه ۱ عدد

نشانه

سوئیچ دیپ:

VLAN: حالت ایزوله ‌سازی پورت. در این حالت، پورت‌ های PoE (1-16) سوئیچ نمی‌ توانند با یکدیگر ارتباط برقرار کنند و فقط می‌ توانند با پورت UP-link ارتباط برقرار کنند.

خاموش: حالت عادی، تمام پورت‌ها می‌توانند با یکدیگر ارتباط برقرار کنند، فاصله انتقال در محدوده ۱۰۰ متر است، نرخ انتقال ۱۰M/100M قابل تنظیم است.

گسترش: حالت گسترش لینک، منبع تغذیه PoE از 1 تا 16 پورت و فاصله انتقال داده را می‌توان تا ۲۵۰ متر افزایش داد، سرعت انتقال به ۱۰ مگا بایت می‌ رسد.

نشانگرهای LED:

PWR ( منبع تغذیه( ، SW (DIP) ، 1-19 سبز (لینک و داده)

آب تحت فشار:

روشن: روشن

خاموش: خاموش

۱-۲۰ چراغ سبز (لینک و داده):

روشن: پیوند عادی

خاموش: لینک مسدود شد

چشمک زن: انتقال داده

۱-۱۶ (نور زرد):

روشن: منبع تغذیه POE طبیعی است

خاموش：POE روشن نیست

 چراغ پاور PoE Max POE (چراغ سبز):

 خاموش: نشان می‌دهد که

مصرف برق PoE کمتر از ۹۰٪ است

چشمک زن: نشان دهنده مصرف برق PoE از ۹۰٪ ≤ P ≤ ۹۵٪ است

روشن: نشان می‌دهد که توان PoE با نرخ ۹۵٪<P<100٪ استفاده می‌شود.

چراغ سوئیچ حالت DIP:

  روشن：تمدید به

خاموش： خاموش را تمدید کنید

  کلید LED پو:

  انتخاب نور دو رنگ: سبز پیش‌فرض (لینک داده)، زرد سوئیچ (PoE)

شرایط قیمت سوئیچ 16 پورت گیگ HR901-AF-1621GS-300

قیمت سوئیچ 16 پورت گیگ HR901-AF-1621GS-300 را همواره می توانید در این صفحه مشاهده نمایید. قیمت سوئیچ 16 پورت گیگ HR901-AF-1621GS-300 همواره در فروشگاه Camera Land plus نمایندگی اچ ار یو ای بهترین قیمت موجود در بازار ایران است.

روش ورود به محیط تنظیم سوئیچ شبکه HRUI

کاربرها می توانند به سوئیچ شبکه HRUI با مرورگر وب دسترسی داشته باشند. به این صورت که ابتدا آدرس تعریف شده سیستم که عبارت است از: http://192.168.2.1 را وارد کرده و کلید Enter را فشار می دهند.

سپس شکل زیر را در صفحه مرورگر خود خواهند دید. در ادامه در دو کادر نام کاربر و کلمه عبور\” admin \” را وارد کرده و دکمه Log in را کلیک می کنند.سپس وارد محیط اطلاعات سوئیچ شبکه HRUI خواهند شد.

بعد از انجام مراحل فوق وارد محیط تنظیمات پورت سوئیچ شبکه HRUI  می­ شوید.

تنظیمات سوئیچ شبکه HRUI

۱ – تنظیم اطلاعات سوئیچ شبکه

کاربران در نوار سمت چپ و مسیر\”Administrator>System Information\”وارد کادر شکل زیر می شوند و از طریق این کادر نام و کامنت و مکان و ارتباط پورت سوئیچ شبکه خود را تنظیم می کنند.

۲- ایجاد نام کاربری و کلمه عبور روی سوئیچ شبکه

کاربران در نوار سمت چپ و مسیر\”Administrator>Account/Password\” وارد کادر شکل زیر می شوند و از طریق این کادر نام و پسورد مورد نظر خود را برای پورت مورد نظر سوئیچ شبکه HRUI تنظیم می کنند.

۳ – کانفیگ کردن IP سوئیچ شبکه HRUI

کاربران در نوار سمت چپ و مسیر\”Administrator> IP Configuration\” وارد کادر شکل زیر می شوند و از طریق این کادر IP پورت متصل خود را تنظیم می کنند.

۴- تنظیمات پروتکل SNMP سوئیچ شبکه HRUI

کاربران در نوار سمت چپ و مسیر\”Administrator> SNMP Settings \” وارد کادر شکل زیر می شوند و از طریق این کادر پروتکل SNMP را تنظیم می کنند.

یکی از معروف ترین پروتکل هایی که در مانیتورینگ استفاده می شود پروتکل SNMP می باشد که مخفف کلمه Simple Network Management Protocol می باشد . کاربران وارد قسمت تنظیمات پروتکل SNMP می شوند.

۵- تنظیمات پروتکل NTP درسوئیچ شبکه HRUI

کاربران در نوار سمت چپ و مسیر\”Administrator> NTP Settings \” وارد کادر شکل زیر می شوند و از طریق این کادر NTP را تنظیم می کنند.

NTP مخفف Network Time Protocol است. از NTP برای هماهنگی ساعت دستگاه های شبکه استفاده می شود تا سرویس هایی که با زمان در ارتباط هستند به درستی کار کنند یکی از این سرویس ها مبحث log می باشد هر Log ی که تولید می شود دارای زمان می باشد برای اینکه راحت تر بتوانید این log ها را جمع آوری و بررسی کند باید زمان آن دستگاه دقیق باشد.

ترجیحا از NTP ورژن ۳ ( سوئیچ شبکه HRUI از این ورژن پشتیبانی می کند.)استفاده کنید تا از ویژگی Authentication آن ، برای update ها بتوانید استفاده کنید.

جمع آوری log های دستگاه های شبکه از اهمیت بالایی برخوردار است تا بتوانید از اتفاقات شبکه باخبر شوید و برای اینکه بتوانید اطلاعات این log ها را بهتر و دقیق تر بررسی کنید باید زمان تمام دستگاه ها یکسان باشد.

NTP از پورت UDP 123 استفاده می کند و به دستگاه شبکه این اجازه را می دهد که زمان خود راهماهنگ کنند. در حالت ایده آل ، این دستگاه ها باید زمان خود را با یک سرور مورد اعتماد هماهنگ کند.

نسخه ۳ این پروتکل از احراز هویت و رمزنگاری بین دستگاه هایی که از NTP استفاده می کنند پشتیبانی می کند و به این دلیل استفاده از این نسخه پیشنهاد می شود.

یکی از مزایای داشتن زمان دقیق این است که log ها و پیام هایی که توسط دستگاه ها تولید می شوند بهتر می تواند مورد بررسی و جمع آوری قرار گیرد.

در واقع اگر ۲۰ سوئیچ داشته باشیم و آنها پیام های مختلفی را گزارش دهند و دارای یک تایم یکسان باشند ما به سادگی می توانیم تمام این پیام ها مربوط به این بازه زمانی را در سرور مربوطه ببینیم.

معمولا سرور این پروتکل به عنوان syslog سرور شناخته می شود

۶- تنظیمات پروتکل syslog درسوئیچ شبکه HRUI

کاربران در نوار سمت چپ و مسیر\”Administrator> Syslog Settings \” وارد کادر شکل زیر می شوند و از طریق این کادر Syslog را تنظیم می کنند.

Syslog مخفف کلمه های System و Log است و در واقع یک روش برای ارسال کردن پیام های مربوط به رویدادها و رخدادهای تجهیزات موجود در شبکه به یک Log Server محسوب می شود که این Log Server به عنوان Syslog سرور شناخته می شود.

در واقع قبل از اینکه Syslog یک روش باشد یک پروتکل بوده است ، پروتکل Syslog توسط سوئیچ شبکه HRUI پشتیبانی می شود و امروزه انواع و اقسام log های مختلف را ثبت و ضبط و ارسال می کند.

برخلاف SNMP ، از syslog نمی توان برای دریافت کردن اطلاعات در خصوص تجهیزات شبکه استفاده کرد.

Syslog فقط اطلاعات اتفاق هایی را به سمت سرور مورد نظر ( سرور مرکزی ) ارسال می کند که ما آنها را انتخاب می کنیم و هیج اطلاعات اضافی را در اختیار کسی قرار نمی دهد.

در کادریشکل زیر مکانیزم کاری Syslog مشخص میشود Syslog . یک حالت Client و Server دارد و در این جا که حالت Clientاست کاربران مشخص می کنند که Log های خودش را به کجا ارسال کند که این Server می باشد و در سرور می توان هشدارهایی در صورت بروز log های خاص تعریف کرد که در صورت بروز آن Log به مدیر شبکه اطلاع رسانی خواهد شد.

قسمت configuration درسوئیچ شبکه HRUI

کاربران در نوار سمت چپ و مسیر\”Administrator> Configuration\”  وارد کادر شکل زیر می­شوند و از طریق کادر شکل زیر کادر Backup  با زدن دکمهApplyکاربران می توانند کانفیگ سوییچ را وارد کنند.بعد از آن در کادر Recovery  باز دکمه Apply  را فشار داده تا کانفیگ کرفته شده روی سوئیچ کاملا اعمال شود.

  قسمت Load Factory Default درسوئیچ شبکه HRUI

کاربران میتوانند سوئیچ شبکه را به  تنظیمات کارخانه برگردانند به این منظور از مسیر\”Administrator> Load Factory Default\” رفته و در کادر شکل زیر دکمه­­­ی Load Default را میزنیم.

قسمت Firmware Update درسوئیچ شبکه HRUI

کاربران عزیز می توانند فریم ور سوئیچ شبکه HRUI را در صورت نیازارتقا دهند ( البته در صورتی که تولید کننده فریم ور را ارتقا داده باشد.) برای این منظور از مسیر\”Administrator> Firmware Update\” رفته و در کادر شکل زیر دکمه ی Apply را میزنیم.

نکات مهم در نگهداری از دوربین مداربسته عبارت است از :

1. چک و بررسی دوره ای دوربین و سیستم مداربسته
2. تمیز کردن لنز دوربین های مداربسته
3. اثر لرزش در طول عمر دوربین مدار بسته
4. تعویض دوربین های کم کیفیت
5. کنترل دوربین ها در فضای باز
6. شرایط آب و هوایی محل نصب
7. نقش کابل ها در طول عمر سیستم مداربسته

1. چک و بررسی دوره‌ای دوربین و سیستم مداربسته

پیشنهاد اکثر متخصصین این حوزه، بررسی دوره‌ای سیستم مداربسته است. بهتر است هر شش ماه یکبار، دوربین‌ها، دستگاه و اتصالات را بازبینی کنید. ممکن است نشانه‌هایی از خوردگی، پوسیدگی یا آسیب در اتصالات دیده شود که نیاز به تعمیر یا تعویض دارند.

همچنین منابع تغذیه را چک کنید و مطمئن شوید شرایط آب و هوایی نامساعد روی عملکرد سیستم تاثیری نگذاشته باشد. اگر از UPS استفاده می‌کنید، حتماً شارژ بودن باتری‌های آن را بررسی کنید.

2. تمیز کردن لنز دوربین‌های مداربسته

تمیزی لنز دوربین تاثیر زیادی بر کیفیت تصویر دارد. آلودگی روی لنز، به مرور باعث تاری تصویر و اختلال در عملکرد سیستم می‌شود. بهتر است برنامه منظم برای پاکسازی لنز دوربین‌ها در نظر بگیرید تا هم کیفیت تصویر حفظ شود و هم عمر مفید دوربین افزایش یابد.

3. اثر لرزش بر طول عمر دوربین مداربسته

لرزش می‌تواند موجب شل شدن اتصالات و خوردگی شود. حتماً دوربین‌ها را در مکان‌هایی با حداقل لرزش نصب کنید. در بازبینی دوره‌ای، مطمئن شوید که موقعیت دوربین مناسب است و زاویه دید همچنان درست عمل می‌کند. شل بودن پایه یا تغییر در تنظیمات زاویه دید می‌تواند باعث افت کیفیت امنیتی شود.

4. تعویض دوربین‌های کم کیفیت

اگر کیفیت تصویر دوربینی به طور مداوم افت می‌کند، بهتر است قبل از بی‌استفاده شدن، آن را تعویض کنید. نیازی به تغییر کل سیستم نیست؛ فقط قطعه معیوب را جایگزین کنید.
در خرید قطعات جایگزین، ترجیحاً از همان برند یا فروشنده معتبر استفاده کنید تا سازگاری و کیفیت سیستم حفظ شود.

5. کنترل دوربین‌ها در فضای باز

دوربین‌های نصب شده در فضای باز باید مرتباً بررسی شوند.
اطمینان حاصل کنید که شاخ و برگ گیاهان یا لانه پرندگان دید دوربین را محدود نکرده باشند. این موانع به تدریج رشد می‌کنند و ممکن است در ابتدا مشکلی ایجاد نکرده باشند، اما در بلندمدت تاثیر منفی خواهند گذاشت.

6. توجه به شرایط آب و هوایی محل نصب

دوربین باید با شرایط محیطی مثل باران، گرد و غبار و نور شدید خورشید سازگار باشد.
محفظه‌های استاندارد با گواهی IP و IK می‌توانند از نفوذ آب و گرد و غبار جلوگیری کنند. اگر دوربین به اندازه کافی مقاوم نیست، می‌توانید از کاورهای محافظ جداگانه استفاده کنید.

7. نقش کابل‌ها در طول عمر سیستم مداربسته

کیفیت کابل‌های استفاده شده بسیار اهمیت دارد.
کابل‌های آسیب دیده یا فرسوده باعث افت کیفیت تصویر و حتی قطع اتصال می‌شوند. پوسیدگی، ساییدگی یا آسیب ناشی از حیوانات مثل موش‌ها می‌تواند علت آسیب باشد. بنابراین کابل‌ها و اتصالات را به طور منظم بررسی کنید و در صورت نیاز، تعویض نمایید.

جمع‌بندی

با رعایت این نکات ساده اما مهم، می‌توانید طول عمر دوربین مداربسته و سیستم امنیتی خود را به طور چشمگیری افزایش دهید و هزینه‌های تعمیر و تعویض را کاهش دهید.
